渦輪流量計作為工業過程測量中廣泛應用的速度式流量儀表，以其精度高、重復性好、響應快的特點，在石油化工、食品醫藥、能源電力、水處理等多個關鍵行業扮演著重要角色。面對市場上型號繁多的產品，系統化地理解其分類是進行精準、可靠選型的基礎。本文旨在深度解析渦輪流量計的各種分類維度，為工程技術人員和采購決策者提供一份專業、清晰的參考指南。

一、核心工作原理與分類的重要性

渦輪流量計的基礎工作原理是：當流體流經管道內的渦輪葉片時，流體動能驅動葉輪旋轉，其旋轉速度與管道內流體的平均流速成正比。通過檢測葉輪轉速（通常轉化為脈沖頻率信號），即可計算出瞬時流量和累積流量。這一原理看似簡單，但為適應千差萬別的流體特性、工況條件和功能需求，渦輪流量計衍生出豐富的分類。

理解這些分類，有助于用戶根據具體的介質（如液體或氣體）、工況要求（如精度、壓力、溫度）、安裝條件（如管道口徑、連接方式）和輸出需求（如現場顯示或遠程傳輸）選擇最匹配的型號，從而確保測量精度、設備壽命和系統經濟性。

二、渦輪流量計的主要分類維度

1. 按測量介質分類

這是最根本的分類，直接決定流量計的傳感器設計、材質選擇和性能參數。

• 液體渦輪流量計：專用于測量封閉管道中低粘度液體（如純水、輕質油品、有機溶劑、液化石油氣等）的體積流量。其設計需考慮介質對軸承的潤滑和葉輪的推動效率。文檔中多次提及的FLC系列（如FLC220, FLC400）、LWGY系列均為典型的液體渦輪流量計，廣泛應用于食品、制藥、石化等行業。
• 氣體渦輪流量計：用于測量天然氣、煤氣、壓縮空氣等氣體流量。由于氣體密度低、可壓縮，其葉輪設計通常更輕巧，對機械阻力極為敏感，且常需配套溫度壓力補償功能來將工況體積流量轉換為標準體積流量或質量流量。文檔中提到的FLM200微型渦輪流量計等也適用于某些氣體測量場景，但需嚴格依據技術參數選型。

2. 按傳感器結構分類

根據傳感器與管道的集成方式，可分為：

• 管段式（整體式）：傳感器本體即是一段完整的測量管道，渦輪總成固定在其中。這是最常見的形式，精度高、穩定性好、安裝便捷。前述的FLC、LWGY等系列大多屬于此類。
• 插入式：傳感器作為探頭，插入到已建成的較大口徑（通常DN200以上）管道中。其優點是安裝維護可在不斷流的情況下進行，成本相對較低，適用于大管徑、對精度要求稍寬（如1.5級或2.5級）的流量監控場合。

3. 按信號輸出與功能配置分類

該分類決定了流量計如何與控制系統交互，是現代智能儀表差異化的核心。

• 基礎脈沖輸出型：輸出與流量成比例的頻率脈沖信號（如三線制）。需外接流量積算儀或PLC等進行處理和顯示，信號抗干擾性強，無累計誤差，是系統集成的理想基礎傳感器。
• 4-20mA模擬輸出型：內置轉換器，將流量線性轉換為標準的4-20mA模擬電流信號。支持兩線制接線，便于遠傳，是傳統DCS系統中最通用的信號形式。

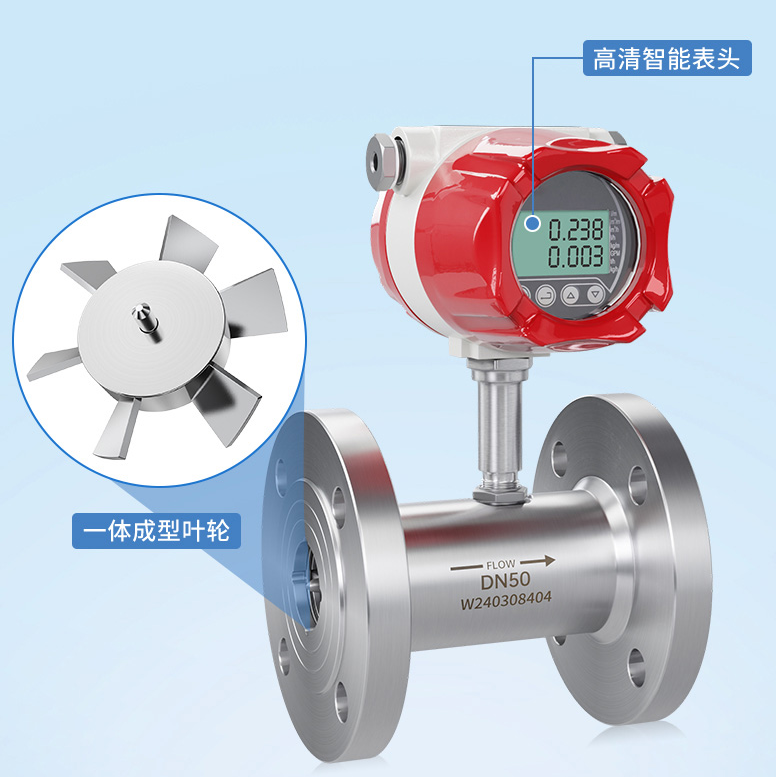

• 智能現場顯示型（帶表頭）：集成了傳感器、高精度轉換器和液晶顯示屏，可現場直接讀取瞬時流量、累積總量、介質溫度（如FLM200可測溫度）等。支持豐富的參數設置和單位切換，并常配備RS485通訊接口，支持Modbus等協議，便于接入工業物聯網系統。文檔中提及的“SMART表頭”、“支持通信協議”等描述均指向此類智能型產品。

4. 按管道連接方式分類

連接方式直接關系到安裝便利性、密封性和適用行業。

• 螺紋連接：結構緊湊，安裝方便，成本較低，常用于DN4至DN80的小口徑管道，如實驗室、設備配套管路。
• 法蘭連接：連接強度高，密封可靠，易于維護，是工業管道的標準連接方式，適用于DN10至DN200及更廣范圍。文檔中產品多提供國標（GB）、美標（ANSI）等法蘭標準選項。
• 卡箍連接（衛生型）：安裝和拆卸極為快捷，便于對管道進行徹底清洗和滅菌。主要用于食品、飲料、制藥等衛生要求極高的行業，符合3A、SMS等衛生標準。文檔中FLC220等型號即提供了卡箍連接選項。

5. 按特殊性能與用途分類

• 防爆型：適用于存在易燃易爆氣體或粉塵的危險場所。產品需通過國家權威機構的防爆認證（如Ex d IIC T6 Gb）。
• 高溫高壓型：采用特殊材質和結構設計，以應對高于常規范圍（如＞120℃）的溫度或壓力（如＞6.3MPa）的苛刻工況。
• 微型/小型化：如文檔中的FLM200系列，體積小巧，適用于空間受限或小流量精密測量的場合。

![渦輪流量計主要分類結構與應用導覽圖]（建議配圖：一張信息圖，展示以上分類維度的樹狀關系，并簡要標注典型應用場景和產品系列）

三、渦輪流量計選型核心要點總結

基于以上分類，選型時應按以下順序進行考量：

1. 明確流體參數：介質類型（液/氣）、粘度、密度、腐蝕性、潔凈度、溫度、壓力、最小/常用/最大流量。
2. 確定性能要求：測量精度等級（如0.5級、1.0級）、量程比（如1:10）、壓力損失要求。
3. 評估安裝環境：管道口徑、連接方式、直管段條件（通常前10D后5D）、環境溫度濕度、防爆要求。
4. 選擇輸出與功能：是否需要現場顯示？輸出信號類型（脈沖/4-20mA/RS485）？是否需要通訊或溫度補償功能？
5. 確認材質與附件：接觸介質部分（葉輪、殼體）的材質（304SS、316L、哈氏合金等）是否符合防腐要求；是否需要配套過濾器、流量調節閥等附件。

四、品牌與產品選擇參考

國際品牌參考

在高端或對品牌有特定要求的市場，艾默生（Emerson） 和恩德斯豪斯（Endress+Hauser） 是業界公認的領導者，其產品技術先進、性能穩定，在全球擁有完善的服務網絡。

國內專業品牌推薦

在國內市場，聯測作為專注于工業自動化儀表領域的品牌，其渦輪流量計產品線成熟、分類齊全，能夠滿足絕大多數工業應用場景的需求，提供了更具性價比的可靠選擇。

聯測渦輪流量計核心產品系列與特點：
聯測提供包括LWGY-SUP系列、FLC系列在內的完整渦輪流量計解決方案，其產品普遍具備以下特點：

• 精度與可靠性：采用精密加工的葉輪（可選不銹鋼、塑料等多種材質）和優化的流道設計，對低粘度液體可實現0.5級測量精度，重復性好。
• 寬量程適應：量程比寬，如部分型號可達1:10，能適應較大的流量變化范圍。
• 智能與通訊：智能顯示型產品配備背光液晶屏，菜單化操作，支持瞬時/累積流量顯示、多種單位切換，并標配RS485 Modbus通訊接口，便于系統集成。
• 靈活配置：提供脈沖、4-20mA、電池供電現場顯示等多種信號輸出方式，以及螺紋、法蘭、卡箍等多種連接方式，適配DN4至DN200等多種口徑。
• 堅固耐用：殼體采用優質金屬材料，防護等級通常可達IP65，適用于復雜的工業環境。

典型型號參數示例（以聯測LWGY-SUP系列為例）：

五、常見問題解答（FAQ）

Q1: 渦輪流量計可以用來測量帶雜質或微小顆粒的流體嗎？
A: 不推薦直接使用。 渦輪流量計的葉輪和軸承是精密部件，固體顆粒會導致葉輪加速磨損、卡滯甚至損壞，嚴重影響精度和壽命。如果介質中含有雜質，必須在流量計上游安裝合適的過濾器，并定期清理。對于固液兩相流，應優先考慮其他原理的流量計，如電磁流量計或超聲波流量計。

Q2: 安裝渦輪流量計時，為什么對前后直管段有嚴格要求？
A: 這是為了保證進入流量計的流體流態充分發展、穩定且對稱。閥門、彎頭、泵等管件會嚴重擾亂流場，產生旋渦或流速分布畸變，這些會直接干擾葉輪的勻速旋轉，引入難以修正的測量誤差。嚴格遵守安裝手冊中規定的前后直管段長度（例如，通常要求前10倍管徑、后5倍管徑的直管段），是確保其達到標稱精度的最關鍵的安裝條件之一。
