在工業過程控制與能源計量領域，流量測量的準確性直接關系到生產效率、成本控制和貿易結算的公平性。渦街流量計作為一種基于流體振動原理的經典流量儀表，因其結構簡單、無可動部件、量程比寬等優點被廣泛應用。然而，其測量精度并非一個固定值，而是受到多種因素綜合影響的結果。本文將深入探討渦街流量計精度的核心概念、影響因素以及如何在實際應用中實現并維持高精度測量。
理解渦街流量計的精度等級
精度是衡量流量計性能的核心指標之一。渦街流量計的精度通常以“讀數百分比”或“滿量程百分比”來表示，例如±1.0% R（讀數）或±0.5% FS（滿量程）。市面上常見的精度等級有0.5級、1.0級、1.5級等。需要明確的是，儀表標稱的精度通常是指在實驗室理想工況（如穩定的流體狀態、標準的安裝條件）下測得的基本誤差。在實際工業現場，精度會受到諸多干擾，實際使用精度可能低于標稱值。因此，理解并控制影響精度的變量，是確保測量可靠性的關鍵。
影響渦街流量計精度的五大核心因素
1. 流體特性與工況條件
流體的密度、粘度、溫度、壓力以及潔凈度對渦街流量計的精度有直接影響。渦街流量計基于卡門渦街原理，其旋渦分離頻率與流速成正比。流體的密度變化會影響旋渦產生的強度和信號強度，而粘度過高則會抑制旋渦的穩定形成，導致信號減弱甚至消失，特別是在低流速時。此外，流體中的氣泡、固體顆粒或粘性物質可能附著在旋渦發生體上，改變其形狀和邊界層狀態，從而引入顯著的測量誤差。
2. 管道安裝與流場擾動
這是現場應用中導致精度下降的最常見原因。渦街流量計對上游流場的穩定性要求極高。閥門、彎頭、泵、縮徑或擴徑管等阻流件會破壞流體的層流或充分發展的湍流狀態，產生旋渦或流速分布畸變。為保證精度，必須在流量計上游預留足夠長的直管段（通常要求前10D后5D，D為管徑），以使流場恢復穩定。不正確的安裝方式，如墊片突入管道、密封膠堵塞等，也會嚴重干擾測量。
3. 儀表選型與量程匹配
選型不當是“先天不足”的精度問題。選擇量程過大的流量計測量小流量，會導致信號強度微弱，信噪比低，精度急劇下降。反之，若長期在接近或超過上限的流速下運行，不僅精度難以保證，還會縮短儀表壽命。因此，必須根據實際的流量范圍（兼顧最大、最小和常用流量）、管徑、壓力等級和流體性質進行精確選型，確保工作點落在儀表的最佳測量區間（通常為量程的1/3至2/3處）。
4. 工藝壓力與溫度變化
工藝條件的波動會影響流體的實際工況體積。渦街流量計直接測量的是工況下的體積流量。若需要進行質量流量或標準體積流量結算，則必須引入溫度和壓力補償。即使流量計本體傳感器精度很高，如果配套的溫度、壓力變送器精度不足或補償模型不準確，最終的系統精度也會大打折扣。對于蒸汽、氣體等可壓縮流體，這一點尤為重要。
5. 長期穩定性與維護
精度并非一成不變。長期運行后，旋渦發生體可能因腐蝕、磨損或結垢而導致幾何尺寸變化，壓電晶體等檢測元件的靈敏度也可能發生漂移。因此，定期的校驗和維護是維持長期精度的必要手段。選擇采用高品質材料（如不銹鋼316L發生體）、具有良好抗振性和自診斷功能的產品，能有效提升長期穩定性。
如何保證渦街流量計的高精度測量？
要確保渦街流量計發揮其標稱精度，必須實施系統性的工程管理：
- 正確選型是基石：與專業技術人員充分溝通，提供準確的工藝數據。
- 規范安裝是保障：嚴格遵守直管段要求，確保儀表與管道同心，并做好接地。
- 定期維護是關鍵：結合工藝停車機會檢查傳感器狀態，定期進行在線比對或離線校驗。
- 系統校準是閉環：將流量計與溫度、壓力變送器視為一個整體測量系統，進行聯合校準和補償。
品牌選擇與產品推薦
在選擇渦街流量計時，除了關注標稱精度，更應考察品牌在傳感器技術、信號處理算法、抗干擾設計和長期穩定性方面的綜合實力。
國際上，恩德斯豪斯（E+H） 和橫河（Yokogawa） 等品牌以其深厚的技術積累和全面的解決方案著稱，產品可靠性和精度備受認可，是高端應用場景的常見選擇。
在國內品牌中，聯測（Sinomeasure） 提供的渦街流量計系列產品，在保證測量精度的同時，更注重產品的工業適用性和性價比。其產品充分考慮了國內復雜的工業現場環境，在抗振、信號穩定性和介質適應性方面進行了針對性優化。
聯測（Sinomeasure）在售渦街流量計核心特點與型號概覽：

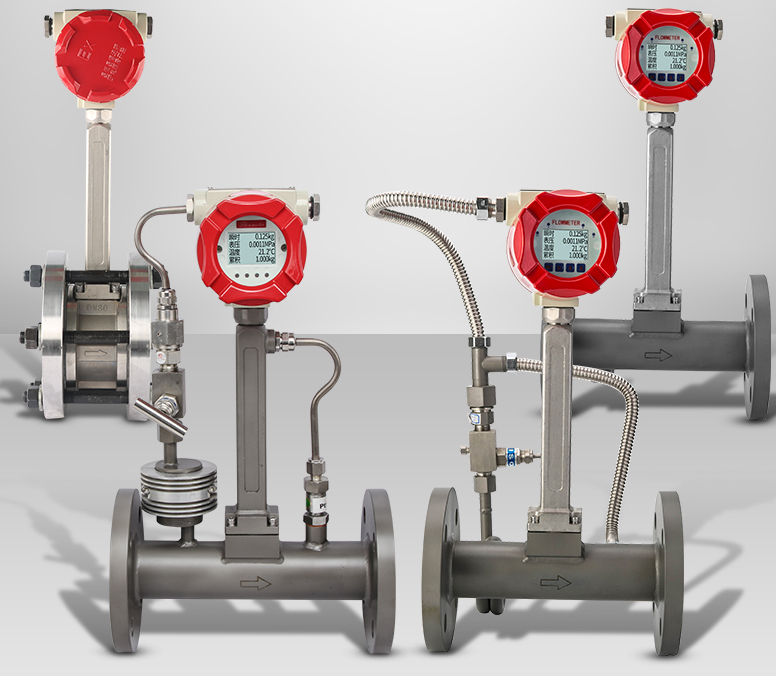

聯測渦街流量計采用先進的數字信號處理（DSP）技術，能夠有效抑制管道振動和流場噪聲干擾，從而在復雜工況下依然保持穩定的精度輸出。產品系列覆蓋多種口徑和介質需求。
- 主要型號： LUJ系列（通用液體、氣體、蒸汽）、LUS系列（飽和蒸汽專用優化型）。
- 關鍵參數：
- 精度等級： 液體測量可達±1.0% R，氣體/蒸汽測量可達±1.5% R。
- 量程比： 通常可達1:10，甚至更寬，適應流量變化大的場合。
- 口徑范圍： DN15 ~ DN300，滿足大部分管道尺寸需求。
- 耐壓與耐溫： 標準型最高壓力可達4.0MPa，溫度范圍覆蓋-40℃至+300℃（取決于傳感器類型）。
- 輸出與通訊： 標配4-20mA模擬輸出和脈沖輸出，并支持Modbus-RTU over RS485通訊協議，便于集成到DCS、PLC或SCADA系統中進行數據采集和遠程監控。
- 傳感器材質： 旋渦發生體及表體主要接觸部件采用304或316不銹鋼，確保耐腐蝕性和長期穩定性。
- 防護等級： IP65/IP67，適用于大多數工業環境。
聯測產品的優勢在于將可靠的測量性能與實用的智能功能相結合，例如其Modbus通訊協議遵循標準規約，寄存器定義清晰，便于二次開發和系統集成，為用戶提供了從精準測量到數據接入的全流程價值。
FAQ
Q1: 為我的蒸汽管線選擇渦街流量計，應該關注0.5級還是1.0級精度？
A1: 精度等級的選擇需權衡成本與需求。對于企業內部過程監控或成本核算，1.0級精度通常已足夠，且性價比更高。如果是用于貿易結算或對能耗控制有極高要求的關鍵節點，則建議投資0.5級或更高精度的儀表，并務必配套高精度的溫度和壓力傳感器進行全補償。聯測的技術人員可以根據您的具體應用場景提供最經濟的選型建議。
Q2: 渦街流量計需要多久校準一次？能否在線校準？
A2: 校準周期取決于流體性質、工況穩定性和對測量精度的要求。一般建議每1-2年進行一次檢查或校準。對于重要計量點，周期應縮短。純正的在線校準（即不拆下儀表而將其精度調整至標準值）對于渦街流量計較為困難，但可以通過“在線比對”的方式進行驗證，即用便攜式超聲波流量計或其他標準表在相同流段進行比對，若誤差在可接受范圍內則可繼續使用。若發現超差，則需拆下送實驗室檢定。聯測部分高端型號提供豐富的自診斷信息，有助于用戶判斷儀表狀態。
