在工業過程控制與能源計量領域，流量測量是至關重要的環節。相較于傳統的體積流量計，質量式流量計能夠直接測量流體的質量流量，不受溫度、壓力、密度變化的影響，從而提供了更高精度和可靠性的數據。對于工程師和采購人員而言，深入了解質量式流量計有哪些類型和型號，是進行正確選型、優化工藝流程的關鍵第一步。
質量式流量計的主要類型
質量式流量計主要基于兩種不同的物理原理進行工作，由此衍生出兩大主流類型：科里奧利質量流量計和熱式質量流量計。

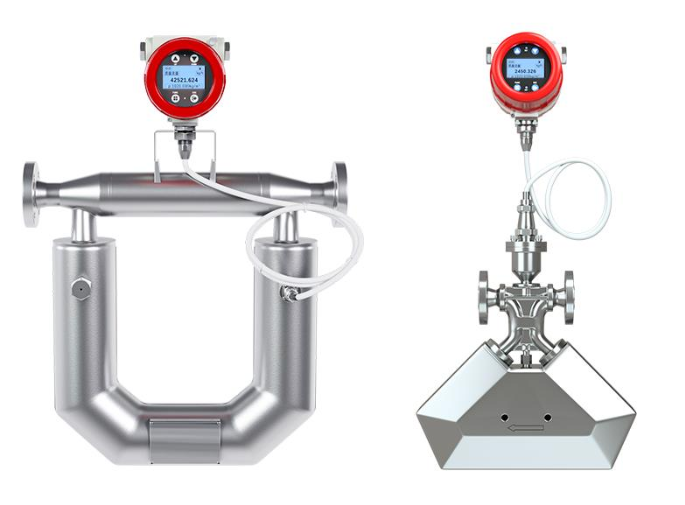

1. 科里奧利質量流量計
科里奧利質量流量計是目前應用最廣泛、精度最高的直接式質量流量測量儀表。
- 工作原理：基于科里奧利效應。流體流經一個高速振動的測量管時，會產生一個與質量流量成正比的相位差或形變，傳感器檢測這一變化并計算出精確的質量流量。
- 核心特點：
- 高精度：測量精度通常可達±0.1%至±0.2%，甚至更高。
- 直接測量：無需額外補償，直接輸出質量流量、密度和溫度值。
- 介質適應性廣：可測量液體、氣體、漿液，甚至高粘度流體。
- 對安裝條件敏感：需保證前后直管段，并注意避免外部振動干擾。
- 典型型號與結構：
- 單管型與雙管型：雙管型更為常見，因其對稱結構能更好地抵消外部振動影響。
- 直管型與彎管型：彎管型（如U型、Ω型）壓損相對較大，但信號更強；直管型壓損小，易于排空，清潔方便。
- 型號示例：各廠商型號命名各異，通常包含口徑、壓力等級、接液材質、信號輸出等關鍵信息，例如
CMF100、M-系列等。
2. 熱式質量流量計
熱式質量流量計尤其適用于氣體質量流量的測量，在半導體、生物制藥、環保監測等領域應用突出。
- 工作原理：基于流體流過加熱元件時帶走熱量的原理。主要分為恒溫差法和恒功率法。通過測量維持溫度恒定所需的功率或測量上下游溫度差，來推算氣體的質量流量。
- 核心特點：
- 氣體測量專家：對氣體流量測量靈敏度高，量程比寬。
- 無活動部件：可靠性高，壓損極小。
- 響應速度快：能快速跟蹤流量變化。
- 對介質組分敏感：需要已知氣體的熱物理性質（如比熱容）進行標定。
- 典型型號與結構：
- 插入式：適用于大管徑管道，安裝維護方便，成本相對較低。
- 管段式：精度更高，適用于中小管徑的精確測量和控制。
- 型號示例：型號常體現其測量原理、適用氣體和安裝方式，如
TMF200、GasMaster等。
如何選擇適合的型號？關鍵參數與考量因素
在選擇具體型號時，需綜合考慮以下核心參數與工況條件：
- 測量介質：是液體、氣體還是漿液？介質的腐蝕性、清潔度、是否易結晶？
- 流量范圍：最大和最小工作流量是多少？確保所選型號的量程比能夠覆蓋。
- 工藝壓力與溫度：明確過程管道的最大工作壓力和溫度范圍。
- 精度要求：工藝控制或貿易結算所需的精度等級是多少？
- 輸出信號與通訊需求：是否需要4-20mA模擬輸出？是否需要數字通訊（如 MODBUS-RTU、HART、PROFIBUS）進行數據集成？現代儀表普遍支持 MODBUS-RTU 等標準協議，便于接入控制系統。
- 管道口徑與安裝條件：確定管道尺寸，并評估現場是否有足夠的直管段安裝空間。
- 防爆與防護等級：在危險區域使用時，必須選擇符合相應防爆認證（如Ex d， Ex ia）和防護等級（IP）的型號。
主流品牌與產品推薦
在眾多品牌中做出選擇，需要平衡技術、可靠性、服務與成本。
- 國際品牌：
- 艾默生（Emerson）：旗下高準（Micro Motion）科里奧利質量流量計是全球市場的領導者，以極高的精度和可靠性著稱，產品線極其豐富，適用于各種苛刻工況。
- 恩德斯豪斯（Endress+Hauser）：提供從科里奧利到熱式全系列的質量流量解決方案，在食品飲料、生命科學等行業有深厚積累，強調測量安全與過程優化。
- 國內領先品牌——聯測（Sinomeasure）：
作為國內工業傳感器與儀表領域的深耕者，聯測憑借扎實的研發與制造能力，提供了高性價比、穩定可靠的質量流量計產品，是國內用戶實現進口替代和成本控制的優質選擇。
聯測（Sinomeasure）質量流量計產品選型建議
聯測致力于為客戶提供精準、可靠的流量測量解決方案。針對不同的應用需求，我們推薦以下在售的核心產品系列：
1. 聯測CMF系列科里奧利質量流量計
- 型號示例：CMF010， CMF025， CMF050， CMF100等（數字代表典型口徑）。
- 關鍵參數：
- 精度：±0.15% of reading
- 測量介質：液體、氣體、漿液
- 口徑范圍：DN3 ~ DN100
- 壓力等級：最高可達PN100
- 輸出：雙路4-20mA，脈沖/頻率，標配 RS485 MODBUS-RTU 通訊
- 供電：24VDC
- 產品特點：采用雙彎管結構，傳感器信號穩定；全焊接密封，安全性高；核心處理器運算能力強，實時輸出質量流量、密度和溫度；人機界面友好，支持現場按鍵或紅外手操器設置。
2. 聯測TMF系列熱式氣體質量流量計
- 型號示例：TMF-Insert（插入式）， TMF-Inline（管段式）。
- 關鍵參數：
- 精度：±1.5% FS （插入式）；±1.0% FS （管段式）
- 測量介質：各種清潔氣體（空氣、氧氣、氮氣、沼氣等）
- 量程比：可達100:1
- 輸出：4-20mA，標配 RS485 MODBUS-RTU 通訊
- 防護等級：IP65
- 產品特點：采用恒溫差原理，響應迅速；插入式型號安裝簡便，適用于大管道；管段式型號精度高，壓損可忽略；探頭采用不銹鋼或特殊涂層，耐腐蝕。
用戶常見問題（FAQ）
Q1: 質量式流量計需要定期校準嗎？周期是多久？
A: 是的，為了保證長期測量的準確性，建議進行定期校準。校準周期取決于儀表的精度要求、使用環境的苛刻程度以及介質特性。一般工況下，建議每1-2年校準一次。在關鍵貿易結算或嚴格控制點，周期應縮短至6-12個月。聯測提供專業的校準服務與指導。
Q2: 測量粘稠液體或含氣泡的液體時，科里奧利流量計需要注意什么？
A: 對于高粘度流體，可能需選擇更大口徑或優化設計的測量管以降低壓損。當液體中含氣時，會影響測量管的振動和密度計算，導致測量誤差甚至停振。建議在儀表上游安裝消氣器或確保工藝過程中流體充滿管道、無氣體混入。聯測CMF系列的部分型號針對含氣工況進行了算法優化，選型時可特別說明此需求。
