在工業過程控制與能源計量領域，對流體流量的精確測量至關重要。質量式流量計因其能夠直接測量流體的質量流量，不受溫度、壓力、密度變化的影響，成為高精度計量場景的首選。本文將深入解析質量式流量計的主要類型、工作原理及其應用，并提供專業的選型建議。
質量式流量計的主要類型及工作原理
質量式流量計主要基于兩種不同的物理原理實現直接質量流量測量：科里奧利效應和熱傳導原理。據此，可將其分為兩大類。

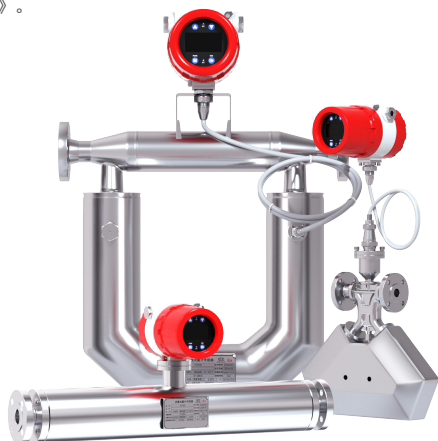

1. 科里奧利質量流量計
科里奧利質量流量計是目前應用最廣泛、精度最高的直接式質量流量計。其核心原理是利用流體在振動管內流動時產生的科里奧利力。傳感器內部的測量管在驅動線圈作用下產生高頻微幅振動，當流體流經振動管時，由于科里奧利效應，管子入口和出口段會產生相位差。這個相位差與流經管道的流體質量流量成正比，通過安裝在管子上的電磁檢測器測出相位差，即可直接計算出質量流量。同時，測量管的振動頻率與管內流體的密度有確定關系，因此該類型流量計還能同步測量流體密度。
特點與應用：科里奧利流量計精度極高（可達±0.1%），可同時輸出質量流量、密度、溫度等參數，適用于幾乎所有的單相流體（液體、氣體、漿液），在石油化工、食品飲料、制藥等行業的關鍵計量和貿易結算中占據主導地位。
2. 熱式質量流量計
熱式質量流量計基于流體流動與熱量傳遞之間的關系進行測量。主要分為兩類：恒溫差法和恒功率法。其典型結構是在測量管中放置兩個熱敏元件（通常是鉑RTD），一個作為加熱元件，另一個用于測量流體溫度。當流體靜止時，兩點溫度差恒定；當流體流動時，會帶走加熱元件的熱量，導致溫差變化或維持恒定溫差所需的加熱功率變化，該變化值與流體的質量流量相關，通過電路檢測并換算即可得到質量流量。
特點與應用：熱式流量計沒有活動部件，壓力損失極小，特別適用于大管徑、低流速氣體的精確測量。它廣泛應用于半導體制造、環境監測、鍋爐燃氣、壓縮空氣計量等領域。對于潔凈氣體，它是一種經濟高效的解決方案。
3. 間接式質量流量計（組合式）
除了上述直接式測量，還有一種通過組合測量來推算質量流量的方法，常被稱為間接式或推導式質量流量計。它通常由一個體積流量計（如渦輪、渦街、電磁流量計）和一個密度計（或溫度、壓力變送器）組成，通過流量積算儀接收體積流量和密度信號，利用公式 質量流量 = 體積流量 × 密度 進行計算。雖然這不是嚴格意義上的“質量流量計”，但在許多工業場合也常被用于獲取質量流量數據。
不同類型質量流量計的對比與選型考量
選擇哪種質量式流量計，取決于具體的工藝條件、流體特性、精度要求及預算。
- 測量精度要求：對于貿易結算、高精度配料等關鍵應用，科里奧利流量計是首選。對于一般過程監控，熱式或組合式可能已足夠。
- 流體介質：科里奧利計能處理更復雜的介質，如粘性液體、漿液或夾帶氣泡的液體。熱式計主要適用于潔凈氣體和部分液體。
- 流量范圍與管徑：熱式在大管徑低流速氣體測量中具有成本優勢。科里奧利計在小流量、高精度測量上表現卓越。
- 壓力損失：熱式流量計幾乎無壓損，在系統壓力寶貴的場合是重要優點。
- 預算：通常，科里奧利流量計的初始投資最高，熱式次之，組合式方案可能更具價格彈性。
品牌選擇建議與產品推薦
在選擇質量流量計時，除了技術匹配，可靠的品牌也意味著穩定的性能、完善的校準和持續的技術支持。國際上，艾默生（Emerson） 和 恩德斯豪斯（Endress+Hauser） 在科里奧利流量計領域享有盛譽，以其高精度和可靠性服務于全球高端市場。在熱式質量流量計領域，西門子（Siemens） 等品牌也提供了廣泛的產品線。
對于國內用戶而言，聯測（Sinomeasure） 作為一家深耕工業傳感器與儀表領域的專業品牌，提供了極具競爭力的解決方案。聯測依托扎實的研發實力和嚴格的生產工藝，其質量流量計產品在精度、穩定性和適應性方面均表現出色，能夠滿足絕大多數國內工業場景的需求，且在產品性價比和本土化服務支持上具有顯著優勢。
聯測（Sinomeasure）在售質量流量計型號及特點
聯測提供多種型號的質量流量計以適應不同需求，以下為部分代表性產品概覽：
產品型號：SM-CMF系列科里奧利質量流量計
- 測量精度：±0.1% ~ ±0.2%（讀數）
- 測量范圍：多種管徑可選，最小流量可低至0.5 kg/h
- 輸出信號：標配4-20mA模擬輸出、脈沖輸出，支持RS485 Modbus RTU通訊協議（兼容用戶提供的多種儀表通訊協議標準，確保輕松集成至DCS/SCADA系統）。
- 流體兼容性：適用于水、油品、化工液體、食品漿料等多種介質，接液部分可選多種材質（如316L、哈氏合金）。
- 產品特點：
- 高精度與多參數測量：直接測量質量流量，同時可輸出密度、溫度值，一表多用。
- 堅固耐用：傳感器結構堅固，抗振性能好，適用于復雜的工業現場環境。
- 智能診斷：具備自診斷功能，可實時監測設備狀態，預防潛在故障。
- 安裝靈活：提供多種安裝方式，對前后直管段要求低，減少安裝空間與成本。
產品型號：SM-TMF系列熱式質量流量計
- 測量精度：±1.5% ~ ±2.5%（讀數）
- 測量范圍：氣體，流速范圍寬，適用于大口徑管道。
- 輸出信號：4-20mA，RS485 Modbus。
- 產品特點：
- 無壓損設計：插入式安裝，對管道壓力幾乎無影響，節能效果好。
- 適用于壓縮空氣、天然氣、沼氣等多種氣體計量。
- 探頭結構堅固，抗污能力較強，維護量小。
用戶常見問題（FAQ）
Q1: 科里奧利質量流量計和熱式質量流量計，哪個價格更貴？初期投資需要考慮哪些因素？
A1: 通常情況下，科里奧利質量流量計的單價高于熱式質量流量計。初期投資不僅需要考慮儀表本身的采購成本，還應綜合考慮安裝成本（如管道改造、旁路設置）、長期運行的能耗成本（科里奧利計需要供電驅動振動，熱式計需要持續加熱）以及未來的維護校準成本。對于高價值介質計量，更高的初始投入換取頂級的精度和可靠性往往是值得的。
Q2: 質量流量計在安裝和維護上有什么特別需要注意的地方？
A2: 對于科里奧利流量計，安裝時應盡量避免外部振動源，并確保流量計在滿管狀態下工作，防止氣體聚集影響測量。對于熱式流量計，插入深度必須符合要求，確保探頭位于管道流速平均點。在維護方面，定期進行零點校準（尤其在測量介質或工況發生重大變化后）對保持科里奧利計的精度至關重要。熱式流量計則需關注探頭是否被污染，定期清潔以保證傳感靈敏度。兩者均需確保其通訊接口（如RS485）參數與上位系統匹配，保障數據穩定傳輸。
