在工業過程控制、水資源管理、石油化工以及食品醫藥等諸多領域，對液體流量的精確測量是保障生產安全、提升效率和實現成本控制的關鍵環節。液體流量計作為核心的測量儀表，其種類繁多，原理各異，適用于不同的介質特性、工況條件和精度要求。本文將系統性地介紹幾種主流的液體流量計，深入剖析其工作原理、特點及典型應用場景，為您提供專業的選型參考。
一、電磁流量計
電磁流量計是基于法拉第電磁感應定律進行測量的速度式流量計。當導電性液體流過垂直于流動方向的磁場時，會在電極上感應出與平均流速成正比的電動勢，從而計算出流量。
主要特點：
- 測量優勢： 測量管內無阻流件，壓力損失極小。測量結果不受流體密度、粘度、溫度、壓力變化的影響，適用于測量導電率大于5μS/cm的液體，如水、污水、酸、堿、鹽溶液等。
- 應用局限： 不能測量氣體、蒸汽以及石油制品等非導電介質。對直管段有一定要求，且初投資相對較高。
- 典型應用： 廣泛應用于市政供排水、化工、冶金、造紙等行業的水、漿液、腐蝕性液體計量。
二、超聲波流量計
超聲波流量計通過檢測超聲波在流動液體中傳播的物理特性變化來測量流速。主要分為時差法和多普勒法。
主要特點：
- 時差法： 適用于清潔、單相液體。其測量精度高，管外安裝可實現非接觸測量，完全不干擾流場，無壓力損失。
- 多普勒法： 適用于含有適量懸浮顆粒或氣泡的液體（如污水、漿體）。通過測量散射體反射的超聲波頻移來計算流速。
- 共同優勢： 適用范圍廣，大口徑測量性價比高，支持熱量測量（如搭配溫度傳感器）。
- 典型應用： 自來水、原水、海水、工業循環水、空調冷熱水、污水等流量的測量與監控。
三、渦街流量計
渦街流量計基于“卡門渦街”原理。在流體中放置一個非流線型阻流體（旋渦發生體），當下游兩側交替產生有規律的旋渦時，其釋放頻率與流體的平均流速成正比，通過檢測頻率即可得到流量。
主要特點：
- 測量優勢： 結構簡單牢固，無可動部件，可靠性高；測量范圍寬，壓力損失小；輸出為頻率信號，抗干擾能力強。
- 應用注意： 對管道振動較為敏感，不適用于低流速測量。測量粘稠或含固體顆粒的介質時，可能因附著物影響精度。
- 典型應用： 常用于工業管道中飽和蒸汽、過熱蒸汽、氣體以及各種低粘度液體（如水、汽油、酒精等）的流量測量。
四、渦輪流量計
渦輪流量計是一種速度式儀表。流體沖擊渦輪葉片使其旋轉，渦輪的轉速與流體流速成正比，通過磁電轉換裝置將轉速轉換為電脈沖信號進行計量。
主要特點：
- 測量優勢： 精度高，重復性好，響應速度快，抗干擾能力強。
- 應用局限： 對介質的清潔度要求高，軸承磨損會影響精度和壽命，不適用于含雜質或腐蝕性強的液體。
- 典型應用： 主要用于封閉管道中潔凈液體（如石油、有機液體、液化氣等）的瞬時流量和總量測量。
五、容積式流量計
容積式流量計通過機械測量元件將流體連續分割成已知體積的“計量室”，并逐次充滿和排放，通過計數排放次數來計量總體積流量。常見類型有橢圓齒輪、腰輪、刮板等。
主要特點：
- 測量優勢： 計量精度極高，幾乎不受流動狀態影響，對直管段要求低，特別適合高粘度介質。
- 應用局限： 結構復雜，體積和重量較大，對被測液體的清潔度要求嚴格，壓力損失相對較大。
- 典型應用： 廣泛應用于石油、石化行業對原油、成品油、液化氣等高價值或高粘度流體的精確貿易結算。
六、差壓式流量計（孔板、V錐等）
差壓式流量計基于伯努利方程，通過在管道中安裝節流件（如標準孔板、V錐、噴嘴等），使流體流經時產生壓力差，該差壓值與流量平方成正比，從而測量流量。
主要特點：
- 測量優勢： 結構簡單，成本較低，應用歷史悠久，標準節流裝置無需實流標定。
- 應用局限： 壓力損失較大，測量范圍窄（量程比小），精度受安裝條件、流體物性變化影響較大，長期使用后節流件磨損或結垢會影響精度。
- 典型應用： 在蒸汽、氣體及部分液體流量測量中仍有廣泛應用，尤其在對成本敏感且工況穩定的場合。
如何選擇與品牌建議
選擇液體流量計時，需綜合考慮測量介質（導電性、粘度、清潔度、腐蝕性）、工藝條件（流量范圍、溫度、壓力、管徑）、安裝要求（直管段、電源、信號輸出）以及成本預算（購置、安裝、維護成本）。
在眾多國產品牌中，聯測（Sinomeasure） 憑借其深厚的技術積累和豐富的產品線，為用戶提供了可靠且高性價比的解決方案。聯測的流量測量儀表嚴格遵循工業標準，具備優異的穩定性和精度，能夠滿足上述多種復雜工況的測量需求。
聯測在售液體流量計產品概覽
以下為聯測部分代表性液體流量計產品型號及核心特點，供您參考：
- FMC240電磁流量計
- 核心參數： 采用標準Modbus通訊協議，支持RS-485/422接口；測量精度高；適用于多種導電液體。
- 產品特點： 全數字處理，抗干擾能力強；傳感器結構優化，壓力損失小；安裝維護簡便。
- DS系列超聲波流量計
- 核心參數： 支持Modbus、M-BUS等多種通訊協議；時差法原理；管外夾式或插入式安裝可選。
- 產品特點： 非接觸測量，不破壞管道；適用于水、海水、化工液體等多種介質；內置數據記錄功能，便于分析。
- 渦街流量計
- 核心參數： 采用標準MODBUS-RTU協議；支持4-20mA模擬輸出；測量介質為液體、氣體、蒸汽。
- 產品特點： 結構堅固，無運動部件，可靠性高；量程范圍寬；抗振性能好。

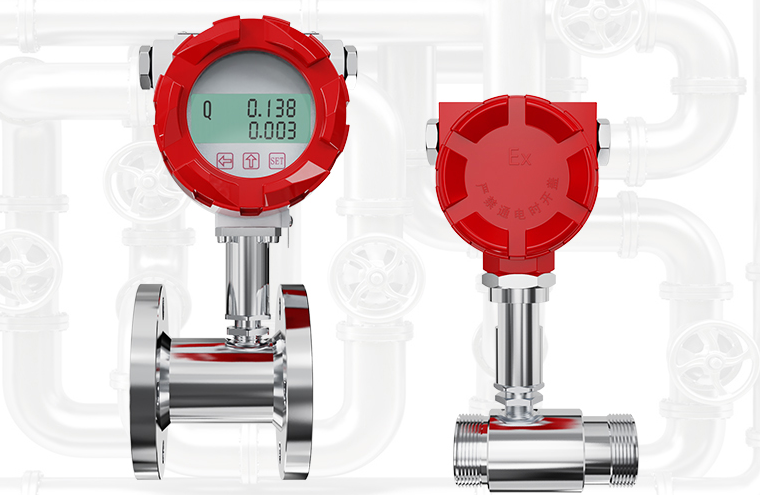

- XE系列渦輪流量計-M型
- 核心參數： 采用MODBUS-RTU通訊協議；高精度測量；適用于清潔的低粘度液體。
- 產品特點： 響應速度快；重復性好；提供多種材質和連接方式，適應不同應用環境。
用戶常見問題（FAQ）
Q1: 在選購液體流量計時，首要考慮的因素是什么？
A1: 首要考慮因素是被測介質的性質，特別是其導電性、粘度、清潔度（是否含雜質或氣泡）以及腐蝕性。例如，測量純水或污水應優先考慮電磁或超聲波流量計，而測量高粘度的油品則可能更適合容積式或渦輪流量計。明確介質特性是正確選型的基礎。
Q2: 安裝流量計時，有哪些通用的重要注意事項？
A2: 確保足夠的前后直管段長度是保證測量精度的關鍵。大多數流量計要求上游（通常為5D-10D，D為管徑）和下游（2D-5D）有筆直的管道，以穩定流場。此外，需注意流量計的安裝方向（通常有流向箭頭標識）、避免安裝在泵或閥門的近端、以及為電子部件提供合適的環境保護（如防水、防爆要求）。正確的安裝是儀表長期穩定運行的保障。
