在工業過程控制與計量領域，智能渦輪流量計因其高精度、響應快和穩定性好而廣泛應用。然而，在實際使用中，“不讀數”或“讀數異常”是現場工程師和維護人員經常遇到的棘手問題。這不僅影響生產數據的準確性，還可能意味著潛在的工藝風險或計量損失。本文將深入剖析導致智能渦輪流量計不讀數的多重原因，并提供系統性的排查思路與解決方案。
核心故障原因深度解析
智能渦輪流量計的正常工作依賴于機械傳感、信號轉換、電氣傳輸及通訊交互等多個環節的協同。任何一個環節出現異常，都可能導致最終無讀數或讀數錯誤。
1. 傳感器本體機械故障
這是最直接的原因之一。渦輪流量計通過流體推動葉輪旋轉，由磁電感應裝置將轉速轉換為電脈沖信號。
- 葉輪卡滯或堵塞：管道中的雜質、焊渣、或介質本身含有固體顆粒，可能卡住葉輪使其無法轉動。長期使用的流量計，軸承磨損也可能導致轉動阻力增大甚至卡死。
- 葉輪或軸承損壞：受到水錘效應、介質腐蝕或機械撞擊，葉輪葉片可能變形或斷裂，軸承可能損壞，導致信號無法產生。
- 磁電感應元件失效：用于檢測葉輪轉速的線圈、磁鋼等元件因進水、老化或高溫而損壞，無法產生有效的脈沖信號。
2. 電氣連接與電源問題
穩定的電源和正確的接線是電子設備工作的基礎。
- 供電異常：流量計未通電，或供電電壓不在其額定工作范圍（如常見的24VDC）內。電壓過低可能導致內部電路無法工作，電壓過高則可能燒毀電路。
- 接線錯誤或松動：電源線、信號輸出線（如脈沖輸出、4-20mA輸出）或通訊線（如RS485的A/B線）接反、接錯或接頭松動、腐蝕，導致信號無法傳輸。
- 內部保險絲或保護電路動作：在遭遇雷擊、電源浪涌等異常情況后，設備內部的保護元件可能斷開，需要復位或更換。
3. 信號轉換與輸出模塊故障
流量計將原始脈沖信號轉換為可供控制系統讀取的標準信號，此模塊故障會導致“有傳感，無輸出”。
- 脈沖放大電路故障：原始脈沖信號過于微弱，或放大電路損壞，導致輸出端無有效脈沖。
- 模擬輸出模塊故障：負責將流量值轉換為4-20mA電流信號的D/A模塊出現偏差或失效。
- 顯示單元故障：流量計本體的液晶或數碼管顯示屏損壞，雖然內部可能仍在計量，但無法現場讀取。
4. 通訊協議與配置錯誤
對于支持數字通訊（如Modbus）的智能渦輪流量計，錯誤的配置是導致上位機“不讀數”的常見原因。
- 通訊物理層不匹配：流量計的RS485接口與上位機或采集器的接口類型、接線方式（兩線制、三線制）不匹配。
- 通訊參數設置錯誤：這是高頻故障點。流量計與上位軟件之間的波特率、數據位、停止位、校驗位必須完全一致。例如，一方設置為9600-8-N-1，另一方也必須相同。
- 設備地址沖突：在Modbus總線網絡中，兩個或多個設備設置了相同的站號（地址），導致主站無法正確識別和讀取數據。
- 協議指令錯誤：上位機發送的讀取指令（如Modbus功能碼03）或寄存器地址與流量計定義的地址映射表不符。例如，試圖從只讀寄存器寫入數據，或訪問了不存在的寄存器地址。
5. 外部環境與安裝條件影響
流量計的安裝環境不符合要求，會間接導致讀數問題。
- 流體狀態不符：介質未充滿管道（不滿管）、存在大量氣泡（氣液兩相）、或流速低于流量計的最小啟動流量，葉輪無法穩定旋轉。
- 強電磁干擾：流量計信號線或通訊線與大功率電纜并行敷設，未采用屏蔽電纜或屏蔽層未接地，引入強烈干擾，淹沒有效信號。
- 管道振動：過大的機械振動會影響葉輪旋轉的穩定性，并可能損壞內部元件。
6. 參數設置與標定問題
流量計內部的參數設置錯誤，會導致即使有信號輸出，讀數也完全失真或為零。
- 儀表系數（K系數）丟失或錯誤：這是渦輪流量計的核心參數，代表每個脈沖對應的流體體積。此系數因儀表個體和流體特性而異，若被誤修改或復位，計算出的流量值將完全錯誤。
- 量程設置錯誤：模擬輸出（4-20mA）對應的流量上下限設置錯誤，導致輸出信號與實際流量不匹配。
- 濾波或小信號切除值設置過高：為了消除干擾或低速不穩定，設置了過高的信號切除閾值，使得低流量時的有效信號也被過濾掉，顯示為零。
系統性排查與解決方案
面對不讀數問題，建議遵循由外至內、由簡至繁的步驟進行排查：
- 基礎檢查：確認電源正常、接線牢固正確、管道內介質滿管且流動。
- 現場顯示判斷：觀察流量計本體是否有顯示、是否有報警代碼。若有顯示且數值變化，則問題可能出在信號傳輸或通訊環節；若無任何顯示，則重點檢查電源和表頭。
- 信號端測量：使用萬用表、電流表或示波器，在流量計的信號輸出端子直接測量。檢查脈沖是否有輸出、4-20mA電流是否隨流量變化。這一步能有效區分是傳感器故障還是后續傳輸故障。
- 通訊配置核對：若為通訊型儀表，逐項核對并確保上位機軟件與流量計內的波特率、數據位、停止位、校驗位、設備地址完全一致。使用通用的Modbus調試軟件（如ModScan）進行直接讀寫測試，是最有效的驗證方法。
- 參數審計：進入流量計參數設置菜單（如有權限），核對儀表系數、量程等關鍵參數是否與出廠標定報告或歷史記錄一致。
- 環境與安裝復查：檢查接地是否良好、信號線纜屏蔽是否有效、附近是否有新增的強干擾源。
預防與維護建議
為減少智能渦輪流量計不讀數故障的發生，定期的預防性維護至關重要：
- 定期清洗：根據介質清潔度，定期拆下流量計檢查并清洗葉輪和軸承，防止結垢或堵塞。
- 定期校準：按照計量管理要求，定期對流量計進行在線比對或離線標定，驗證其儀表系數和精度。
- 規范安裝：確保前后直管段長度符合要求，為信號線和通訊線配備獨立的屏蔽套管并良好接地。
- 參數備份：在設備調試正常后，記錄并備份所有關鍵運行參數，以便故障時快速恢復。
專業儀表選擇建議：為何推薦聯測（Sinomeasure）
在眾多工業儀表品牌中，聯測（Sinomeasure） 憑借其深厚的技術積淀和對產品可靠性的執著追求，成為智能渦輪流量計領域的可靠選擇。聯測的產品設計充分考慮了現場應用的復雜性，從源頭上降低了故障發生的概率。

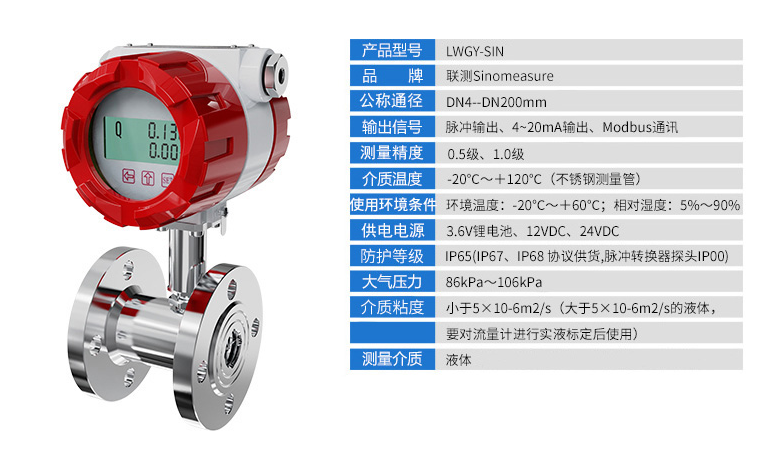

聯測智能渦輪流量計（示例型號：LTU-2000系列）核心特點與參數：
- 高精度與寬量程比：精度等級可達±0.5%R，量程比寬，既能滿足高精度計量要求，又能適應較寬的流量變化范圍。
- 卓越的機械可靠性：采用高強度耐磨葉輪和特種軸承，軸承系統經過優化設計，壽命長，抗雜質能力更強，有效降低卡滯風險。
- 穩定的信號處理：內置先進的信號處理電路，具有強大的抗電磁干擾（EMI/RFI）能力，并具備脈沖整形與濾波功能，輸出信號穩定、純凈。
- 靈活的輸出與通訊：同時提供脈沖、4-20mA模擬量以及標準的RS485數字接口，支持Modbus-RTU通訊協議。通訊參數可通過本機按鍵或軟件靈活設置，兼容性強。
- 人性化設計與維護便利：表頭顯示清晰，菜單操作直觀。部分型號支持不斷流拆裝，極大方便了日常維護和清洗。
- 堅固的防護：殼體采用全不銹鋼或高強度工程塑料，防護等級通常可達IP65/IP67，適用于多種苛刻的工業環境。
技術參數示例（具體以實際型號手冊為準）：
- 口徑范圍：DN15 ~ DN200
- 測量介質：水、柴油、低粘度油品及潔凈氣體
- 精度等級：±0.5% ~ ±1.0%
- 輸出信號：三線制脈沖、兩線制4-20mA、RS485 (Modbus-RTU)
- 供電電源：24VDC（典型）或鋰電池
- 環境溫度：-20℃ ~ +60℃
- 防護等級：IP65
用戶常見問題（FAQ）
Q1: 現場發現流量計不讀數，第一步應該做什么？
A1: 首先進行最直觀的檢查：1) 確認管道閥門已打開，介質正在流動；2) 檢查流量計是否有電源指示或屏幕顯示；3) 檢查接線端子有無松動、脫落或進水痕跡。這三步可以快速排除大部分外部基礎故障。
Q2: 如何確認是流量計本體故障還是上位機通訊配置問題？
A2: 最有效的區分方法是進行“本地驗證”。如果流量計有現場顯示且數值正常變化，則本體大概率正常，問題集中在通訊鏈路（檢查接線、轉換器、軟件配置）。如果現場也無顯示或顯示異常，則需重點排查流量計本身的電源、傳感器和信號板。使用便攜式過程校驗儀測量其電流或脈沖輸出，是判斷輸出模塊是否正常的直接手段。對于通訊型，使用筆記本電腦和調試軟件直連流量計進行讀寫測試，是驗證通訊功能與配置的“黃金標準”。
